項目案例
PROJECT  CASES

北京大興國際機場



如果在太空俯瞰夜晚的北京，你會發現在一片燈火中，京冀交界處有一顆亮點熠熠發光，這就是北京大興國際機場，哪怕在浩瀚宇宙中遙遙相望，這里也清晰可辨，格外耀眼。

63個天安門廣場大小，800億投資，1億人次的年客流吞吐量……歷時5年，從一張圖紙到一座“國家級”超級工程，成為“新世界七大奇跡之首”，金鳳展翅的壯美背后，有建設者的努力，有無數個為工程的圓滿交付竭心盡力、精益求精的承建團隊。

作為大興國際機場金屬圍護系統的承建者，雅博股份旗下山東雅百特科技有限公司，有幸榮列其中，成為這一超級工程的重要推動者和見證人。


項目亮點
PROJECT HIGHLIGHTS

?

北京大興國際機場金色的外殼宛如展翅的鳳凰，整體極具科幻風格。項目的外圍護系統主要包括屋面系統、幕墻系統、采光頂系統、登機橋系統、鋼連橋系統等，整體構成建筑外圍護和對外連接的完整體系。其中屋面系統主要包括檁條系統、屋面構造系統、裝飾鋁板系統、天溝系統、檐口系統、天窗系統、融雪系統、虹吸排水系統、防雷系統等。

金屬圍護系統作為航站樓的外衣，是建筑地方特色和文化特征的重要體現。北京大興國際機場是體現國家高質量發展的新國門，是國家對外開放的形象窗口，構造層次不僅要滿足建筑功能要求，還要滿足施工的工藝要求，每個層次對其參數的選擇至關重要。雅博股份積極推動BIM技術在該工程中的應用，隨時支持項目工作精細化管理，達到項目設定的安全、質量、工期管理目標，確保工程的順利完成。

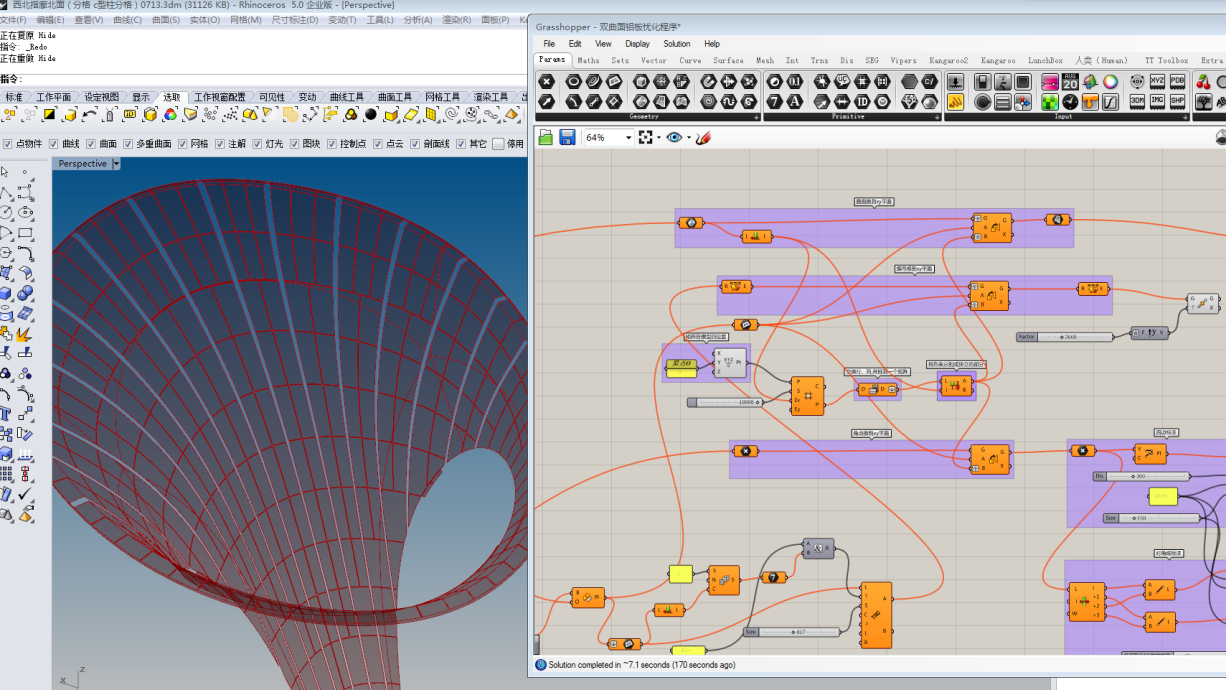

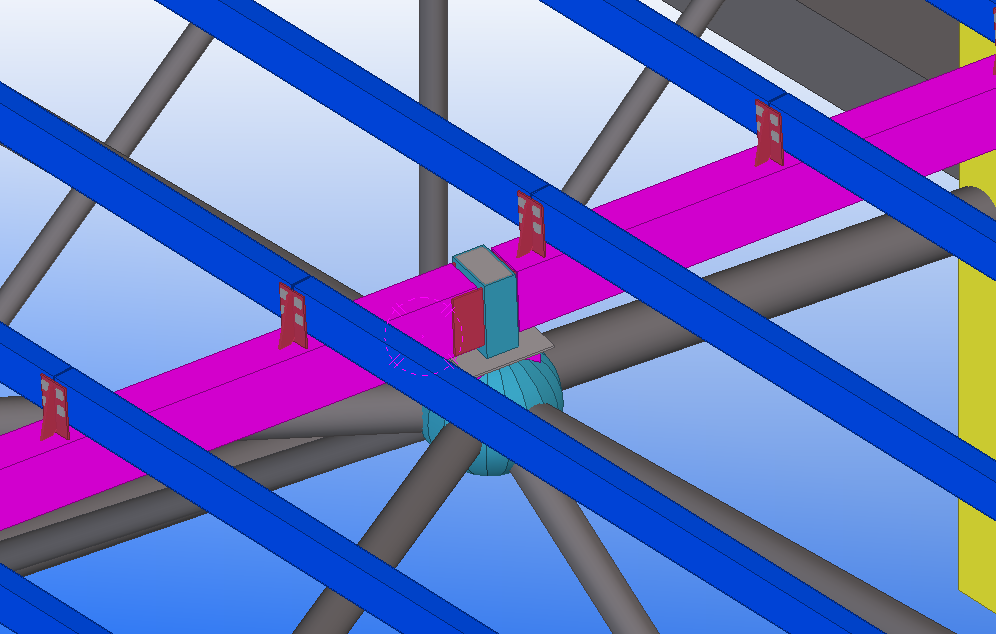

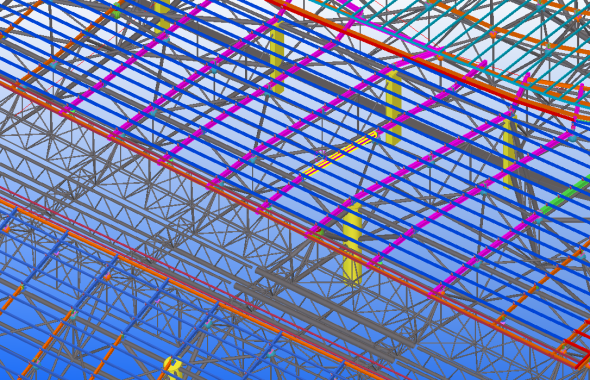

漸變的曲面屋頂是項目的亮點，也是項目的難點之一。在深化設計階段，項目部先采用BIM技術進行三維空間模擬，用Rhino+Grasshopper參數化依次確定主次檁條的空間樣條曲線，依據順滑的樣條曲線來實現3D實體的模擬，使用相關軟件結合設計圖紙進行實體碰撞檢查，完成節點部位的3D設計，檢查完成無誤后進行出圖。

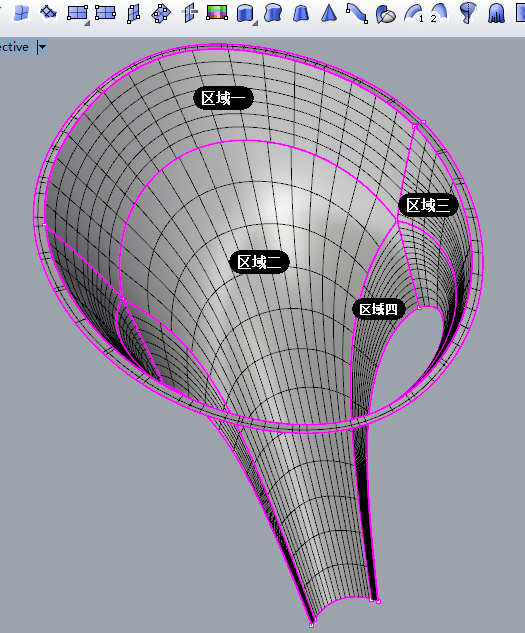

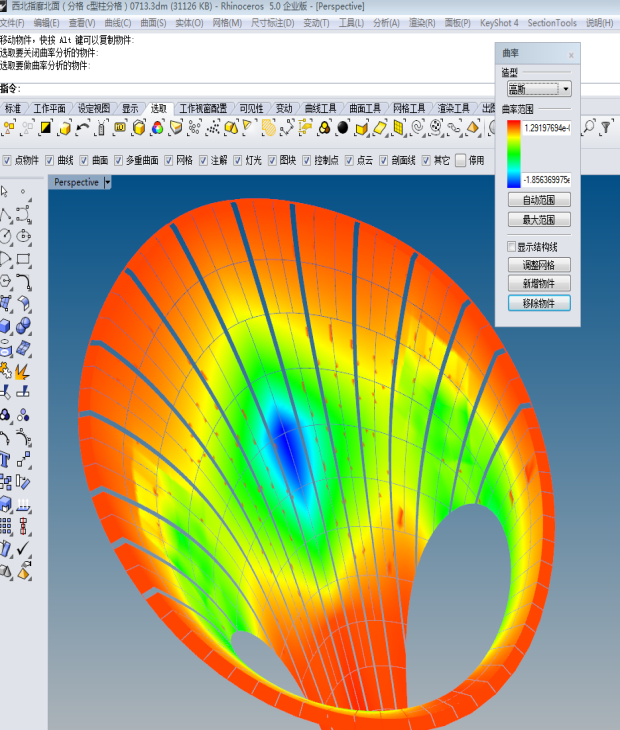

C型柱是機場內部最富創意的部分，整個航站樓僅以8根造型獨特的C型柱為主要支撐，撐起面積達32萬平方米的屋頂結構，C型柱也是整個工程的核心之所在。C型柱的喇叭口造型從屋面過渡到側面，曲率逐漸變化且沒有規律，C型柱如何實現內部與吊頂銜接順滑，外部與屋面不規則順滑連接，是項目部在設計與施工環節必須要考慮的重點，也是難點。項目部利用BIM進行分區域建模，把各區域模擬成一個整體，根據各區域過渡部位的順滑度反復調整模型曲率，最終完成了此次工程上的點睛之筆。

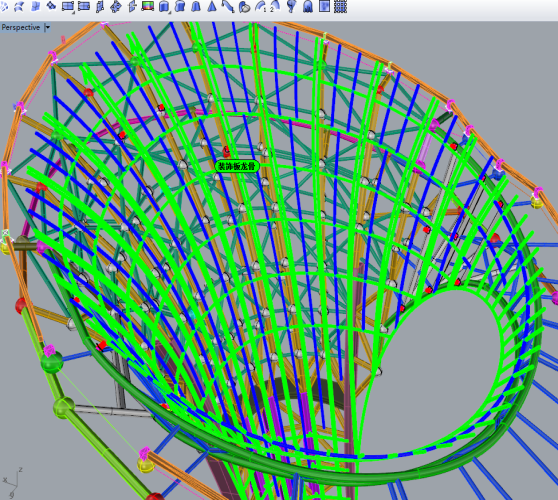

C型柱龍骨示意

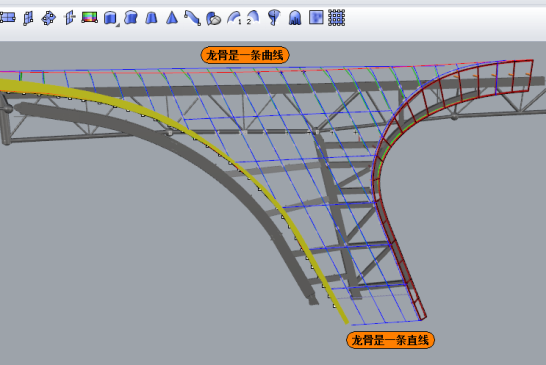

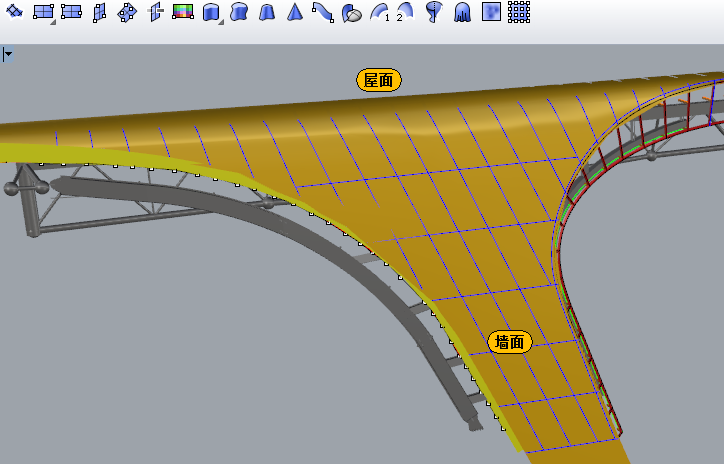

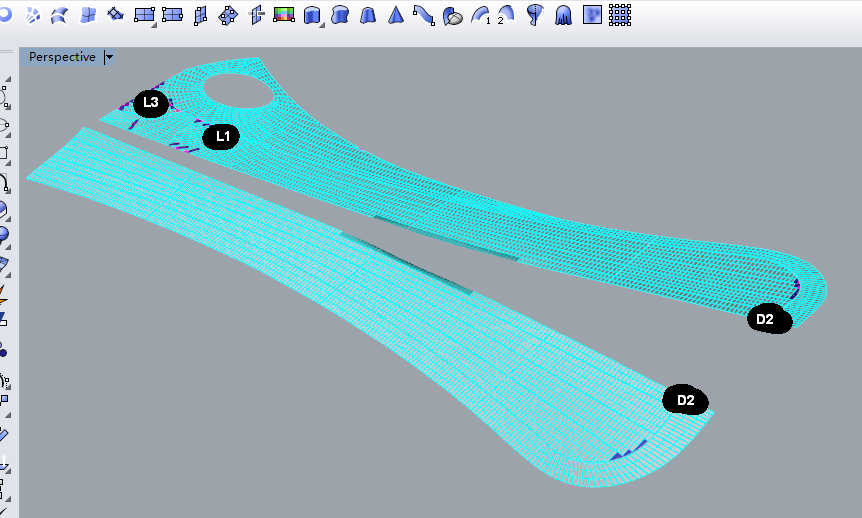

項目落地柱曲面是屋面裝飾板延伸到地面的瀑布造型，在頂部裝飾板是曲面造型，而在底面逐漸漸變成平面，在這個過程中，面板曲率逐漸減小直到為零。項目部在設計環節保證曲面到平面過渡順滑，在施工環節，依據模型控制好龍骨坐標點位，完美地呈現了項目效果。

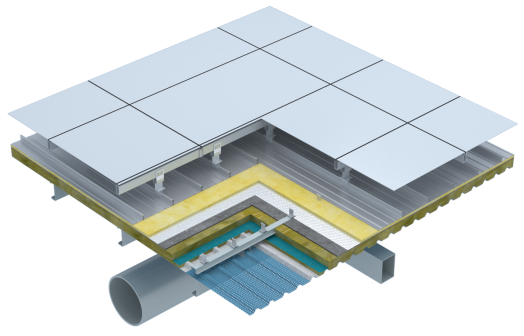

作為國家乃至世界級具有強大輻射能力的綜合交通樞紐，北京大興國際機場各方面的建設要求都很高。在屋面系統版型的選擇上，北京大興國際機場屋面板在國內首次采用了0.8mm厚92/420型PVDF涂層鍍鋁鋅壓型鋼板。由于沒有先例可循，為了保障板材的最終使用效果，項目部通過探索金屬構件各性能參數化配合等方面的設計嘗試，并進行反復研究論證，最終實現了工程高完成度與藝術審美的統一。

屋面板板型

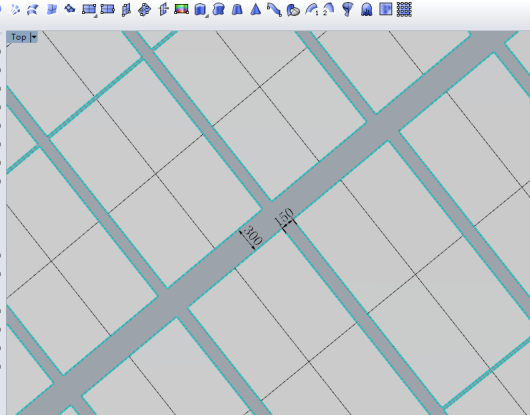

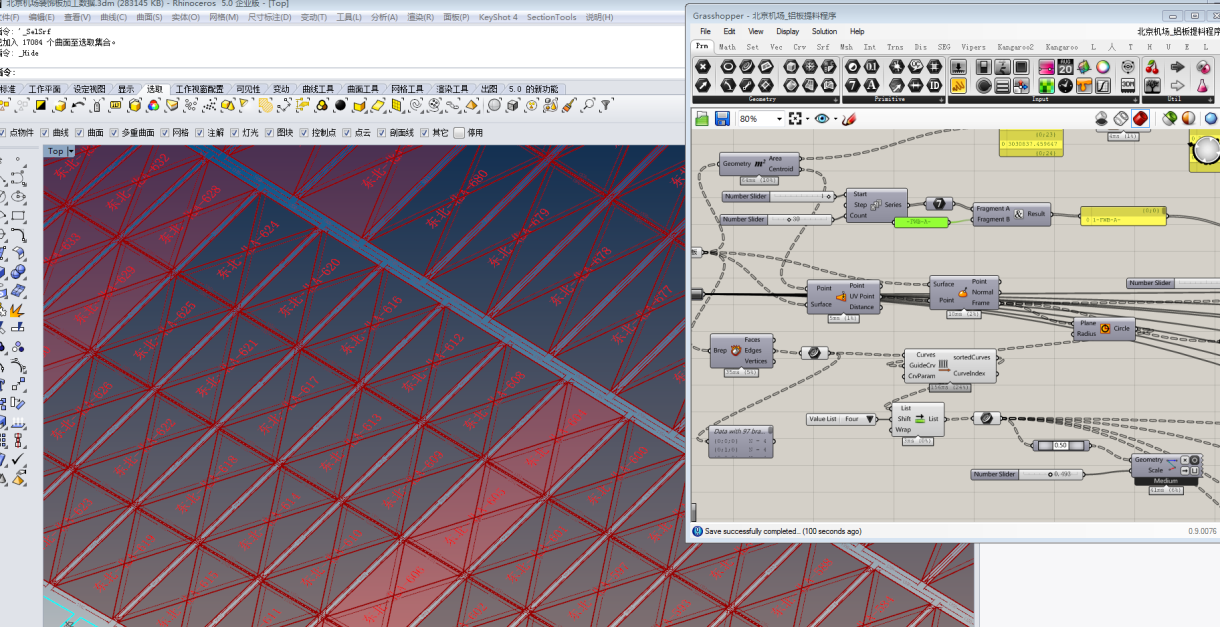

北京大興國際機場采用25mm厚復合金屬裝飾板，標準區域?qū)捒p300mm，窄縫150mm，面積多達80000平方米，對裝飾板的準確下料提出了很高的要求。項目部先采用BIM參數化建模模擬分析，使用Rhino+Grasshopper相結合，并自行編制插件程序，在下料環節可以一次性完成，在保證準確率的基礎上提高了工作效率。

不規則的屋面提升了北京大興國際機場整體的美感，但同時也讓屋面排水設計更加復雜，想要將整個屋面系統的雨水變成有組織的排水，必須采用不銹鋼天溝+虹吸式排水系統相結合的處理方式，由于屋面板與不銹鋼天溝是兩種不同的材質，并且方向不同，在熱脹冷縮的影響下，兩處結合部位極易出現漏水隱患。項目部在天溝沿著長度方向每間隔30米左右設置一條伸縮縫，同時保證該段部位的虹吸斗數量不少于2個，以此來解決天溝熱脹冷縮而出現的焊縫被拉裂問題。對于屋面板與不銹鋼天溝連接部位的防水，采用泛水板進行防水，以泛水板固定在天溝龍骨上，呈倒勾狀與天溝板構造連接，并且在外側設置第二道防水措施防水卷材，保證雨水順利流入天溝排進地面雨水管網，全面杜絕漏水隱患。
鳳凰展翅，逐夢藍天。大興國際機場的建設，已經創造了40余項國際國內第一，這座世界級航空樞紐展示著中國的智慧、創新與活力。雅博股份集成最先進的管理技術和經驗，在建設當中通過不斷地設計嘗試和創新，適應航站樓所在氣候環境和建筑形體特征，最終貢獻了發揮出項目最大效能的、可靠安全的完整屋面解決方案，為解決機場建設的世界級難題交上了完美的“中國答卷”，創造了享譽全球的“中國速度”。
